黑水角型調節閥又稱黑水角閥或黑水控制閥，用于氣化和渣水處理工段等裝置中，是一種用來調節（或控制）介質為黑水（或灰水）的壓力、液位及流量的特殊閥門。

黑水角型調節閥

‘黑水’的特點是成分復雜，含大量固體顆粒，容易結垢，氯離子濃度高，含Ｈ2Ｓ和其它酸性物質，腐蝕性高、高溫高壓。因此對閥門的要求格外高，要求調節閥耐腐蝕、抗沖刷、安全可靠地工作。

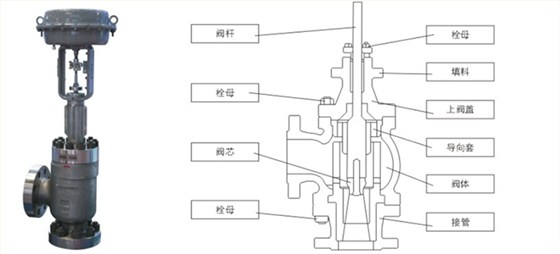

結構圖

陜西航天泵閥科技集團專門針對煤化工系統（其工況具有高壓差、強沖刷、強腐蝕、介質中含有固體顆粒的特點）設計制造的黑水角型調節閥密封穩定可靠，成倍提升了閥門使用壽命。該閥門產品具有以下特點：

維修方便：閥門的設計充分考慮到零部件的易更換性，可以在現場方便的更換閥芯、閥桿、閥座和填料等零部件，整閥的維護十分方便。

采用上下導向管結構：上下導向管可以使閥桿更穩定的動作，而且下導向管不但可以刮出粘結在閥桿上的附著物，有效的防止填料腔內結硅，又可以抑制閥桿震動。

閥體為角型結構：流路簡單、阻力小、泄露少，適用于高壓差、高粘度、含有懸浮物和顆粒狀物質流體的調節，可以避免結焦、堵塞，也便于清洗。

采用MP雙缸氣動活塞執行機構 ：不用增加儲氣罐即可實現故障位置的開關，而且增大了閥門的輸出力，提高了穩定性以及調節的精度。

流道設計流暢：閥體流道采用流線型設計，介質在閥內流動時，沒有急轉彎或滯留點，可最大限度的減小流阻及沖蝕。

材質選擇考究：流體經過閥座喉部時，其壓力降低到介質在此溫度的飽和蒸汽壓以下，介質被氣化形成固液氣三相流，閃蒸介質及固體顆粒沖蝕會對普通材料造成破壞，所以閥座鑲嵌YG11高硬度耐磨合金，閥芯采用不銹鋼基體+YG11合金，提高閥座閥芯的抗沖刷性。

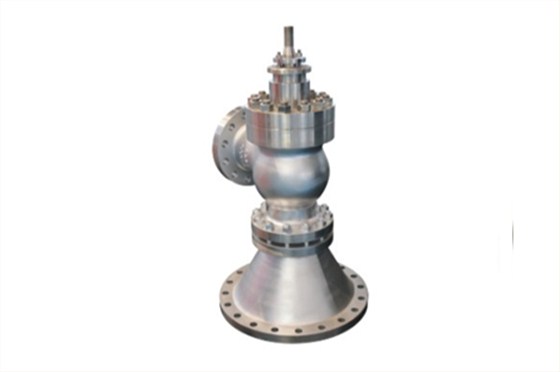

黑水角型調節閥裝配圖

黑水角型調節閥主要是應用于氣化工段的閃蒸和水循環系統，主要作用是控制氣化爐和碳洗塔的液位及對排出的黑水進行多級閃蒸，以便回收灰水及熱量，因此采用特殊的材料和結構設計。
